Nadellattenband PVC PKS3020

Allgemein

Das PVC-Profil PKS3020 wurde speziell für den Einsatz mit Kastenspeisern und Fräsen entwickelt. Die auf diese Weise
hergestellten Nadellattenbänder können je nach Anwendung und Belastungssituation sowohl mit zuverlässigen Transilon-Riemen als auch mit Zahnriemen ausgestattet werden. Ein Zahnriemen ermöglicht es, einen Zahnradantrieb in Verbindung mit Zahnrädern zu installieren. Dies verhindert ein Rutschen des Riemens.

Vorteile

Langlebigkeit
Optionaler Zahnradantrieb
Problemloser Leistenwechsel, auch im eingebauten Zustand
Hochwertige Verarbeitung
Glatte Oberfläche erleichtert die Reinigung beim Chargenwechsel
Günstige Option für Kastenspeiser

Beschreibung

Mit diesem System wurde ein sehr haltbares und pflegeleichtes Nadellattenband geschaffen. Dies wurde durch die folgenden Details erreicht:

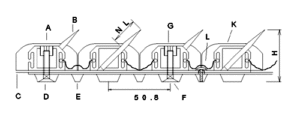

Nadellattenband mit PVC Profilen 30 x 20mm mit Zahnriemen

Die PVC-Leiste PKS3020 (Skizze: A) mit dem Querschnitt 30 x 20 mm bietet eine glatte Oberfläche. In das PVC-Hohlprofil ist ein Kern aus Schichtholz eingelegt, um eine sichere Befestigung der Nadeln zu gewährleisten. Der Standardabstand von Leistenmitte zu Leistenmitte beträgt 50,8 mm. Andere Abstände sind auf Anfrage erhältlich.
Die Befestigung der Leisten erfolgt mit verzinkten Schrauben M5 (F) und gehärteten und verzinkten Spezialstahlbolzen (G).
Die Nadeln (B) mit den Standardgrößen 4 x 45 mm und 4 x 55 mm sind mit Pressungen versehen, die ein Herausziehen verhindern. Die Nadeln können auf Kundenwunsch auch dauerhaft vor Korrosion geschützt werden.
Die Riemen sind in verschiedenen Materialien und Ausführungen erhältlich:
- Transilon-Riemen sind mehrlagige PVC-Riemen mit Gewebeeinlage. Die Schraub- oder Nietköpfe sind in der untersten PVC-Lage versenkt. Breite nach Wunsch.
- Zahnriemen für Wellendurchmesser > 300 mm. 50 mm breite, mit Spezialfasern verstärkte Polyesterriemen.
- Zahnriemen für Wellendurchmesser < 300 mm sind zusätzlich mit nicht angetriebenen Zwischenzähnen (E) ausgestattet. Diese sorgen für einen geräusch- und verschleißarmen Betrieb.
Die Polyester-Gewebestreifen (L) dichten die Lücken ab, indem sie zwischen die Leisten eingelegt werden. Diese sind durch eingewebte Kunststoffkernfäden absolut ausreißfest.
Die Polyamidkappen (K) schließen die Leisten stirnseitig ab und dienen als Anlaufschutz
Die Endlosverbindung in der Maschine ist eine überlappende Verbindung der Riemen über mehrere Leisten und erfolgt durch Verschraubung.
